電線電纜載流量一覽表
載流量是在規定條件下，導體能夠連續承載而不致使其穩定溫度超過規定值的最大電流。
一般銅導線載流量導線的安全載流量
一般銅導線載流量導線的安全載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定的。 一般銅導線的安全載流量為鋁導線的安全載流量為3~5A/mm。
一般銅導線的安全載流量為5~8A/mm，鋁導線的安全載流量為3~5A/mm。
如：2.5 mm BVV銅導線安全載流量的推薦值2.5×8A/mm=20A ，4mmBVV銅導線安全載流量的推薦值4×8A/mm=32A
計算銅導線截面積
使用銅導線的安全載流量的推薦值5~8A/mm，計算出所選取銅導線截面積S的上下范圍：
S=[ I /（5~8）]=0.125 I ~0.2 I（mm）
S-----銅導線截面積
I-----負載電流(A）
功率計算
一般負載（也可以成為用電器，如電燈、冰箱等等）分為兩種，一種是電阻性負載，一種是電感性負載。對于電阻性負載的計算公式：P=UI 對于日光燈負載的計算公式：P=UIcosф，其中日光燈負載的功率因數
不同電感性負載功率因數不同，統一計算家庭用電器時可以將功率因數cosф取0.8。
也就是說如果一個家庭所有用電器加上總功率為6000瓦，則最大電流是I=P/Ucosф=6000/220*0.8=34(A)
但是，一般情況下，家里的電器不可能同時使用，所以加上一個公用系數，公用系數一般0.5。所以，上面的計算應該改寫成 I=P*數/Ucosф=6000*0.5/220*0.8=17(A) 也就是說，這個家庭總的電流值為17A。則總閘空氣開關不能使用16A，應該用大于17A的。

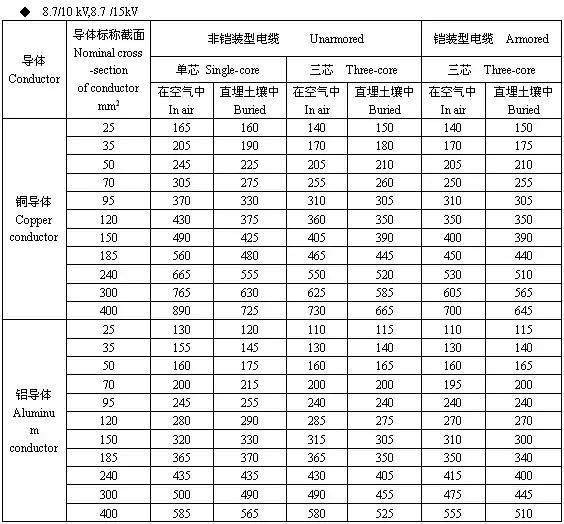

一、10kV銅芯、鋁芯電纜載流量查詢表

二、35kV銅芯、鋁芯電纜載流量查詢表

三、常用低壓電纜載流量查詢表

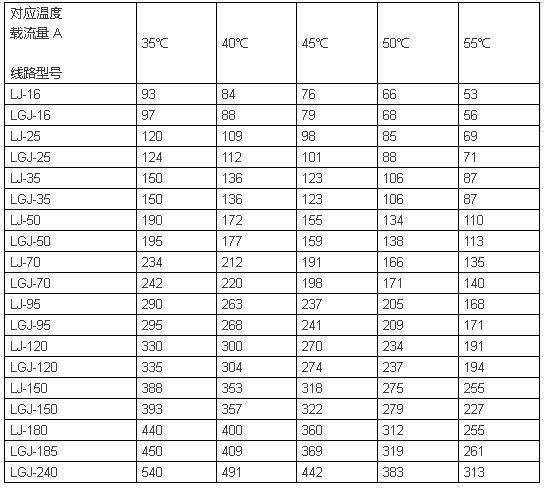

四、架空線路安全載流量對照表

五、10kV高壓電流互感器與低壓電流互感器的配置表

六、電纜附件型號對應電纜規格
?

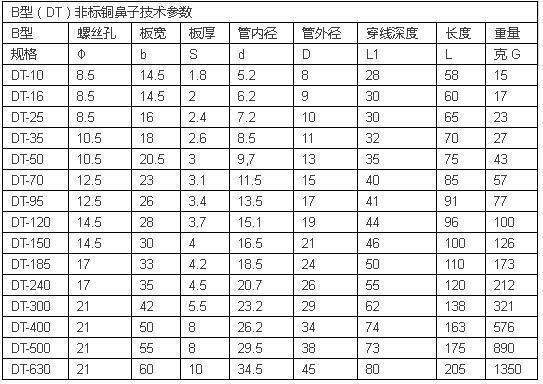

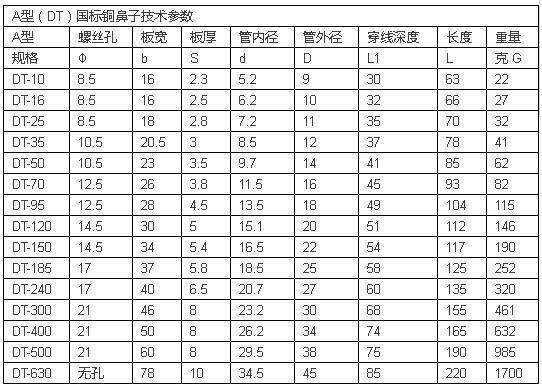

七、DT銅鼻子技術參數（國標與非標差距很大）

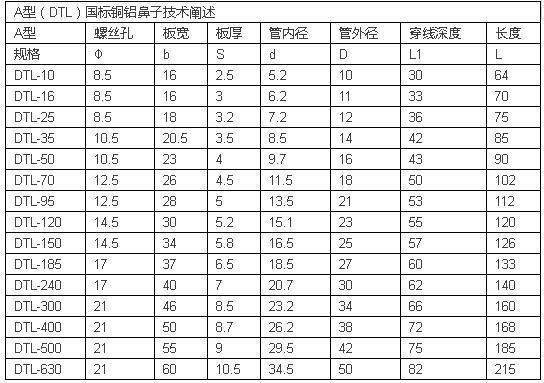

八、DTL銅鋁鼻子技術參數（國標與非標差距很大）


九、電力變壓器高、低壓熔絲配置查詢表

■高壓側熔絲選擇:
1容量在100KVA以下者,高壓側按變壓器額定電流的2-3倍選擇。
2容量在100KVA以上者高壓側熔絲按變壓器額定電流的1.5-2倍選擇。
■低壓側熔絲選擇
變壓器低壓側熔片，按變壓器額定電流選擇。

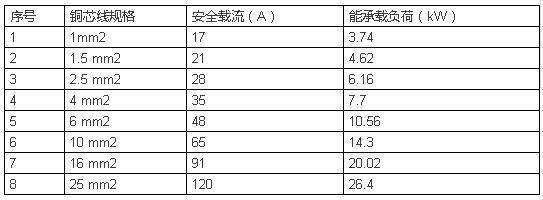

十、（室內布線）銅芯線安全載流量與220V負荷對應情況表

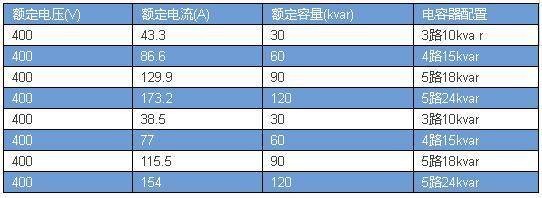

十一、專變客戶變壓器對應低壓無功補償設備查詢表

目前市場上的無功補償容量有：
100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600

十二、1kV架空絕緣線能帶負荷查詢表

十三、10kV架空絕緣線能帶負荷查詢表
